Att programmera en Web Guide System Controller är en intrikat men ändå givande process. Som erfaren leverantör avWebbguide Systemkontroller, Jag har haft förmånen att gräva djupt in i nyanserna av denna teknik. I den här bloggen kommer jag att gå igenom de väsentliga stegen och övervägandena för att programmera en sådan styrenhet effektivt.

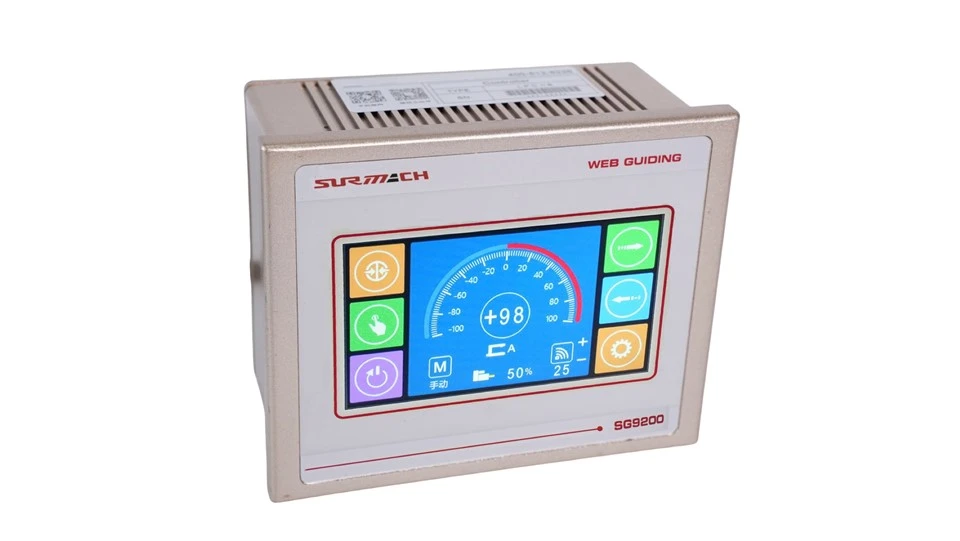

Förstå Web Guide System Controller
Innan du går in i programmering är det viktigt att ha en gedigen förståelse för vad en Web Guide System Controller är. En Web Guide System Controller är en kritisk komponent i olika industriella processer, särskilt de som involverar kontinuerliga material som papper, film och textilier. Dess primära funktion är att säkerställa att banan (det kontinuerliga materialet) förblir centrerad och inriktad när den rör sig genom produktionslinjen. Detta uppnås genom att övervaka banans position och göra realtidsjusteringar av styrrullar eller andra styrmekanismer.
Förutsättningar för programmering
Hårdvarukunskap
För att programmera en Web Guide System Controller måste du vara bekant med hårdvaran den är byggd på. Detta inkluderar att förstå ingångs- och utgångsgränssnitten, såsom sensorer för att detektera banans position och ställdon för att göra justeringar. Olika styrenheter kan använda olika typer av sensorer, såsom optiska sensorer, ultraljudssensorer eller kapacitiva sensorer. Att känna till egenskaperna hos dessa sensorer, som deras räckvidd, noggrannhet och svarstid, är avgörande för korrekt programmering.
Programmeringsspråk
De flesta Web Guide System Controllers stöder programmering i populära industriella programmeringsspråk som ladder logic, Structured Text (ST) och Function Block Diagram (FBD). Ladder logic är ett grafiskt programmeringsspråk som efterliknar de elektriska reläkretsarna. Det är lätt att förstå och används ofta inom industriell automation. Structured Text är ett högnivåprogrammeringsspråk som liknar Pascal, vilket möjliggör mer komplexa beräkningar och logiska operationer. Funktionsblockdiagram representerar styralgoritmer som en uppsättning sammankopplade funktionsblock, vilket gör den lämplig för modulär programmering.
Steg-för-steg programmeringsprocess
1. Systeminitiering
Det första steget i programmeringen av en Web Guide System Controller är systeminitiering. Detta innebär att sätta upp kommunikationsgränssnitten, initiera sensorer och ställdon och konfigurera regulatorns driftsparametrar.
// Exempel på initiering av kommunikation i Structured Text PROGRAM InitCommunication // Initialisera seriell kommunikation COM_Init(COM_PORT := 1, BAUD_RATE := 9600, PARITY := 'N', STOP_BITS := 1); // Initiera sensoringång SENSOR_Init(SENSOR_CHANNEL := 1); // Initiera ställdonets utgång ACTUATOR_Init(ACTUATOR_CHANNEL := 1); END_PROGRAM
2. Sensordatainsamling
När systemet väl har initierats är nästa steg att hämta data från sensorerna. Dessa data representerar webbens aktuella position. Frekvensen av datainsamling beror på webbens hastighet och den nödvändiga kontrollnoggrannheten.
// Exempel på att läsa sensordata i Structured Text PROGRAM ReadSensorData VAR sensorValue : REAL; END_VAR sensorValue := SENSOR_Read(SENSOR_CHANNEL := 1); END_PROGRAM
3. Implementering av kontrollalgoritm
Baserat på sensordata måste regulatorn beräkna lämpliga styrsignaler för ställdonen. En vanlig styralgoritm som används i webbguidesystem är styrenheten Proportional - Integral - Derivative (PID). PID-regulatorn beräknar styreffekten baserat på felet mellan den önskade banpositionen och den faktiska banpositionen.
// Exempel på implementering av PID-kontrollalgoritm i strukturerad text PROGRAM PIDControl VAR börvärde : REAL := 0.0; // Önskat webbpositionsfel: REAL; utgång : REAL; Kp : RIKTIGT := 1,0; // Proportionell förstärkning Ki : REAL := 0,1; // Integralförstärkning Kd : REAL := 0,01; // Derivatförstärkningsintegral : REAL := 0,0; föregåendeFel : REAL := 0.0; END_VAR fel := börvärde - sensorvärde; integral := integral + fel; output := Kp * fel + Ki * integral + Kd * (fel - föregåendeFel); ACTUATOR_SetOutput(ACTUATOR_CHANNEL := 1, OUTPUT_VALUE := output); föregåendeError := fel; END_PROGRAM
4. Felhantering och feldetektering
I alla industriella styrsystem är felhantering och feldetektering avgörande. Web Guide System Controller bör kunna upptäcka fel i sensorer, ställdon eller kommunikationsgränssnitt och vidta lämpliga åtgärder. Till exempel, om en sensor misslyckas, kan styrenheten byta till en reservsensor eller skicka en larmsignal.
// Exempel på feldetektering och felhantering i strukturerad text PROGRAM FaultDetection VAR sensorStatus : BOOL; END_VAR sensorStatus := SENSOR_CheckStatus(SENSOR_CHANNEL := 1); IF NOT sensorStatus THEN // Byt till reservsensor SENSOR_SelectBackup(SENSOR_CHANNEL := 2); // Skicka larmsignal ALARM_Send(ALARM_CODE := 1); END_IF END_PROGRAM
Testning och felsökning
Efter programmering av Web Guide System Controller är grundlig testning och felsökning nödvändig. Detta innebär att simulera olika banförhållanden, såsom olika hastigheter och banbredder, och verifiera att styrenheten kan justera banans position korrekt. Felsökningsverktyg som tillhandahålls av styrenhetens programmeringsmiljö kan användas för att övervaka sensordata, styrutgångar och interna variabler i programmet.
Avancerade överväganden
Integration med andra system
I många industriella applikationer behöver Web Guide System Controller integreras med andra system, till exempel produktionslinjens huvudstyrsystem eller ett system för övervakning och datainsamling (SCADA). Denna integration möjliggör centraliserad övervakning och kontroll av hela produktionsprocessen.
Programuppdateringar och underhåll
För att säkerställa den långsiktiga tillförlitligheten och prestandan för Web Guide System Controller krävs regelbundna programuppdateringar och underhåll. Dessa uppdateringar kan innehålla buggfixar, prestandaförbättringar och tillägg av nya funktioner.
Slutsats
Att programmera en Web Guide System Controller är en mångfacetterad process som kräver en kombination av hårdvarukunskap, programmeringskunskaper och industriell erfarenhet. Som enWebbguide Systemkontrollerleverantör, har vi åtagit oss att tillhandahålla styrenheter av hög kvalitet och omfattande teknisk support för att hjälpa våra kunder att uppnå optimal prestanda i sina industriella tillämpningar.
Om du är intresserad av våra Web Guide System Controllers eller behöver ytterligare hjälp med att programmera och integrera dem i din produktionslinje, välkomnar vi dig att kontakta oss för upphandling och fördjupade diskussioner. Vårt team av experter är redo att arbeta med dig för att hitta de bästa lösningarna för dina specifika behov.
Referenser
- "Industrial Automation: Fundamentals and Applications" av Sean Hurn.
- "PID Controllers: Theory, Design, and Tuning" av KJ Åström och T. Hägglund.
- Tillverkarens dokumentation för Web Guide System Controllers.
